Herkunftsort:
China
Markenname:
KELONG
Modellnummer:
Kautschuk-V-Dichtungsring VA Rotationsschachtdichtungsring
Treten Sie mit uns in Verbindung

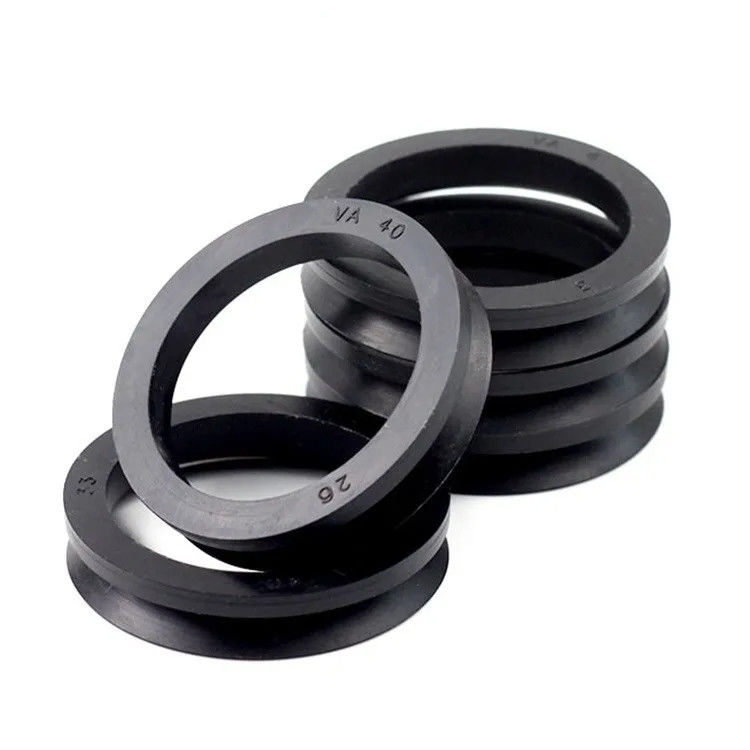

NBR/FKM Gummi-Va-Wachttyp Verwenden von V-Ring-Wasserdichtungen
Der VA-Dichtungsring ist an der Welle befestigt und dreht sich mit der Welle.Die Rolle des VA-Siegelrings besteht darin, das Eindringen von äußeren Schmutz und das Leck von innerem Fett zu verhindernDer Zwischenanschluss kann dafür sorgen, daß die Dichtungslaube eine leichte Druckkraft auf die versiegelte Oberfläche ausübt, um eine dauerhafte und wirksame Dichtung zu erreichen.
| Material | Härte | Geschwindigkeit | Temperatur in °C |
| NBR (Nitril, Buna-N) | 60-70 Ufer A | <= 8 m/s | -40 bis +120 |
| FKM (FPM) | 60-70 Ufer A | <= 10 m/s | -30 bis +220 |
NBR/FKM Gummi-Va-Wachttyp Verwenden von V-Ring-Wasserdichtungen
|
Vorteile:
1) Elastomer aus reinem Gummi ohne Metallteile
2) Reduzierte Konstruktionsarbeit, keine Anforderung an die Installation
3) Beseitigung der Oberflächenbearbeitung und der Oberflächengenauigkeit, der Anforderungen an die Härte, die Oberfläche der Welle muss nicht gehärtet werden
4) Einfache und zuverlässige Montage und Entfernung
5) Der Oberflächenkontaktdruck ist gering, so dass die Reibungskraft gering, der Reibungsverlust und die Reibwärme gering sind und die Lebensdauer lang ist
6) sowohl versiegelt als auch staubdicht |

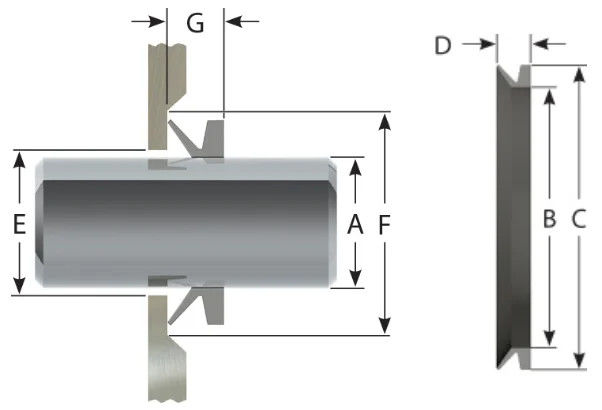

| Abmessungen der Siegel | Wohnungsgrößen | |||||||
| Eine | B | C | D | E | F | G | ||
| Teilnummer | Durchmesser der Welle | - Ich weiß nicht. | Überdosierung | Größe | - Ich weiß nicht. | Überdosierung | Breite | |
| VA 003 | 2.70 bis 3.50 | 2.50 | 5.50 | 3.00 | Ein A+1.00 | A+4.00 | 2.50 ± 0.30 | |
| VA 004 | 3.50-4.50 | 3.20 | 7.20 | 3.70 | Ein A+1.00 | Ein A+6.00 | 3.00±0.40 | |
| VA 005 | 4.50 bis 5.50 | 4.00 | 8.00 | 3.70 | A+1.00 | Ein A+6.00 | 3.00± 0.40 | |
| VA 006 | 5.50-6.50 | 5.00 | 9.00 | 3.70 | Ein A+1.00 | Ein A+6.00 | 3.00± 0.40 | |
| VA 007 | 6.50 bis 8.00 | 6.00 | 10.00 | 3.70 | Ein A+1.00 | Ein A+6.00 | 3.00±0.40 | |
| VA 008 | 8.00-9.50 | 7.00 | 11.00 | 3.70 | Ein A+1.00 | Ein A+6.00 | 3.00±0.40 | |
| VA 010 | 9.50 bis 11.50 | 9.00 | 15.00 | 5.50 | Ein A+2.00 | Ein A+9.00 | 4.50 ± 0.60 | |
| VA 012 | 11.50-12.50 | 10.50 | 16.50 | 5.50 | A+2.00 | A+9.00 | 4.50 ± 0.60 | |
| VA 013 | 12.50-13.50 | 11.70 | 17.50 | 5.50 | Ein A+2.00 | Ein A+9.00 | 4.50 ± 0.60 | |
| VA 014 | 13.50 bis 15.50 | 12.50 | 18.50 | 5.50 | A+2.00 | Ein A+9.00 | 4.50 ± 0.60 | |
| VA 016 | 15.50 bis 17.50 | 14.00 | 20.00 | 5.50 | A+2.00 | Ein A+9.00 | 4.50 ± 0.60 | |
| VA 018 | 17.50-19.00 | 16.00 | 22.00 | 5.50 | A+2.00 | Ein A+9.00 | 4.50 ± 0.60 | |
| VA 020 | 19.00-21.00 | 18.00 | 26.00 | 7.50 | Ein A+2.00 | A+12.00 | 6.00±0.80 | |
| VA 022 | 21.00-24.00 | 20.00 | 28.00 | 7.50 | A+2.00 | A+12.00 | 6.00± 0.80 | |
| VA 025 | 24.00-27.00 | 22.00 | 30.00 | 7.50 | Ein A+2.00 | A+12.00 | 6.00±0.80 | |
| VA 028 | 27.00- 29.00 | 25.00 | 33.00 | 7.50 | A+3.00 | A+12.00 | 6.00±0.80 | |
| VA 030 | 29.00-31.00 | 27.00 | 35.00 | 7.50 | Ein A+3.00 | Ein A+12.00 | 6.00±0.80 | |
| VA 032 | 31.00-33.00 | 29.00 | 37.00 | 7.50 | A+3.00 | A+12.00 | 6.00± 0.80 | |
| VA 035 | 33.00-36.00 | 31.00 | 39.00 | 7.50 | Ein A+3.00 | A+12.00 | 6.00±0.80 | |
| VA 038 | 36.00-38.00 | 34.00 | 42.00 | 7.50 | Ein A+3.00 | Ein A+12.00 | 6.00±0.80 | |
| VA 040 | 38.00-43.00 | 36.00 | 46.00 | 9.00 | A+3.00 | Ein A+15.00 | 7.00±1.00 | |
| VA 045 | 43- Ich bin hier.00 | 40.00 | 50.00 | 9.00 | A+3.00 | Ein A+15.00 | 7.00±1.00 | |
| VA 050 | 48.00-53.00 | 45.00 | 55.00 | 9.00 | A+3.00 | Ein A+15.00 | 7.00±1.00 | |
| VA 055 | 53.00-58.00 | 49.00 | 59.00 | 9.00 | A+3.00 | Ein A+15.00 | 7.00±1.00 | |
| VA 060 | 58.00-63.00 | 54.00 | 64.00 | 9.00 | Ein A+3.00 | Ein A+15.00 | 7.00±1.00 | |
| VA 065 | 63.00-68.00 | 58.00 | 68.00 | 9.00 | Ein A+3.00 | Ein A+15.00 | 7.00±1.00 | |
| VA 070 | 68.00-73.00 | 63.00 | 75.00 | 11.00 | A+4.00 | Ein A+18.00 | 9.00± 1.20 | |
| VA 075 | 73.00-78.00 | 67.00 | 79.00 | 11.00 | A+4.00 | A+18.00 | 9.00±1.20 | |
| VA 080 | 78.00-83.00 | 72.00 | 84.00 | 11.00 | A+4.00 | A+18.00 | 9.00± 1.20 | |
| Abmessungen der Siegel | Wohnungsgrößen | |||||||
| Eine | B | C | D | E | F | G | ||
| Teilnummer | Durchmesser der Welle | - Ich weiß nicht. | Überdosierung | Größe | - Ich weiß nicht. | Überdosierung | Breite | |
| VA 085 | 83.00-88.00 | 76.00 | 88.00 | 11.00 | A+4.00 | A+18.00 | 9.00±1.20 | |
| VA 090 | 88.00-93.00 | 81.00 | 93.00 | 11.00 | A+4.00 | A+18.00 | 9.00± 1.20 | |
| VA 095 | 93.00-98.00 | 85.00 | 97.00 | 11.00 | A+4.00 | Ein A+18.00 | 9.00±1.20 | |
| VA 100 | 98.00-105.00 | 90.00 | 102.00 | 11.00 | A+4.00 | A+18.00 | 9.00± 1.20 | |
| VA 110 | 105.00-115.00 | 99.00 | 113.00 | 12.80 | A+4.00 | A+21.00 | 10.50 ± 1.50 | |
| VA 120 | 115.00 bis 125.00 | 108.00 | 122.00 | 12.80 | A+4.00 | A+21.00 | 10.50 ± 1.50 | |
| VA 130 | 125.00-135.00 | 117.00 | 131.00 | 12.80 | A+4.00 | Ein A+21.00 | 10.50 ± 1.50 | |
| VA 140 | 135.00-145.00 | 126.00 | 140.00 | 12.80 | A+4.00 | A+21.00 | 10.50 ± 1.50 | |
| VA 150 | 145.00-155.00 | 135.00 | 149.00 | 12.80 | A+4.00 | Ein A+21.00 | 10.50 ± 1.50 | |
| VA 160 | 155.00-165.00 | 144.00 | 160.00 | 14.50 | Ein A+5.00 | Ein A+24.00 | 12.00 ± 1.80 | |
| VA 170 | 165.00-175.00 | 153.00 | 169.00 | 14.50 | Ein A+5.00 | A+ 24.00 | 12.00±1.80 | |
| VA 180 | 175.00-185.00 | 162.00 | 178.00 | 14.50 | Ein A+5.00 | A+ 24.00 | 12.00±1.80 | |
| VA 190 | 185.00-195.00 | 171.00 | 187.00 | 14.50 | Ein A+5.00 | A+ 24.00 | 12.00±1.80 | |
| VA 199 | 195.00-210.00 | 180.00 | 196.00 | 14.50 | Ein A+5.00 | A+ 24.00 | 12.00 ± 1.80 | |
| VA 200 | 190.00-210.00 | 180.00 | 210.00 | 25.00 | Ein A+10.00 | A+45.00 | 20.00 ± 400 | |
| VA 220 | 210.00-235.00 | 198.00 | 228.00 | 25.00 | Ein A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 250 | 235.00-265.00 | 225.00 | 255.00 | 25.00 | Ein A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 275 | 265.00-290. Das ist nicht wahr.00 | 247.00 | 277.00 | 25.00 | Ein A + 10.00 | A+45.00 | 20.00±4.00 | |
| VA 300 | 290.00-310.00 | 270.00 | 300.00 | 25.00 | Ein A+10.00 | A+45.00 | 20.00Aus4.00 | |
| VA 325 | 310.00-335.00 | 292.00 | 322.00 | 25.00 | Ein A + 10.00 | A+45.00 | 200,00± 4.00 | |
| VA 350 | 335.00-365.00 | 315.00 | 345.00 | 25.00 | Ein A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 375 | 365.00-390.00 | 337.00 | 367.00 | 25.00 | Ein A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 400 | 390.00-430.00 | 360.00 | 390.00 | 25.00 | Ein A+10.00 | A+45.00 | 20.00 4.00 | |
| VA 450 | 430.00-480.00 | 405.00 | 435.00 | 25.00 | Ein A+10.00 | A+45.00 | 20.00Aus4.00 | |
| VA 500 | 480.00- 530.00 | 450.00 | 480.00 | 25.00 | Ein A+10.00 | Ein A+45.00 | 20.00±4.00 | |
| VA 550 | 530.00- 580.00 | 495.00 | 525.00 | 25.00 | Ein A+10.00 | Ein A+45.00 | 20.00±4.00 | |
| VA 600 | 580.00-630.00 | 540.00 | 570.00 | 25.00 | Ein A+10.00 | Ein A+45.00 | 20.00±4.00 | |
| VA 650 | 630.00-665.00 | 600.00 | 630.00 | 25.00 | Ein A+10.00 | A+45.00 | 200,00± 4.00 | |
| VA 700 | 665.00-705. Das ist nicht wahr.00 | 630.00 | 660.00 | 25.00 | Ein A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 725 | 705.00-745.00 | 670.00 | 700.00 | 25.00 | Ein A+10.00 | Ein A+45.00 | 20.00±4.00 | |
| VA 750 | 745.00-785.00 | 705.00 | 735.00 | 25.00 | Ein A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 800 | 785.00 bis 830.00 | 745.00 | 775.00 | 25.00 | Ein A+10.00 | Ein A+45.00 | 20.00 ± 400 | |
| VA 850 | 830.00-875.00 | 785.00 | 815.00 | 25.00 | Ein A+10.00 | Ein A+45.00 | 200,00 ± 400 | |
| VA 900 | 875.00-920.00 | 825.00 | 855.00 | 25.00 | Ein A+10.00 | Ein A+45.00 | 20.00±4.00 | |
| VA 950 | 920.00-965.00 | 865.00 | 895.00 | 25.00 | Ein A+10.00 | Ein A+45.00 | 20.00±4.00 | |
| VA 1000 | 965.00-1015.00 | 910.00 | 940.00 | 25.00 | Ein A+10.00 | Ein A+45.00 | 200,00 ± 400 | |
| Abmessungen der Siegel | Wohnungsgrößen | |||||||
| Eine | B | C | D | E | F | G | ||
| Teilnummer | Durchmesser der Welle | - Ich weiß nicht. | Überdosierung | Größe | - Ich weiß nicht. | Überdosierung | Breite | |
| VA 1100 | 1065.00- 1115.00 |
1000.00 | 1030.00 | 25.00 | Ein A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 1150 | 1115.00- 1165.00 |
1045.00 | 1075.00 | 25.00 | Ein A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 1200 | 1165.00- 1215.00 |
1090.00 | 1120.00 | 25.00 | Ein A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 1250 | 1215.00- 1270.00 |
1135.00 | 1165.00 | 25.00 | Ein A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 1300 | 1270.00- 1320.00 |
1180.00 | 1210.00 | 25.00 | Ein A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 1350 | 1320.00- 1370.00 |
1225.00 | 1255.00 | 25.00 | Ein A+10.00 | A+45.00 | 20.00 ± 400 | |
| VA 1400 | 1370.00- 1420.00 |
1270.00 | 1300.00 | 25.00 | Ein A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 1450 | 1420.00- 1470.00 |
1315.00 | 1345.00 | 25.00 | Ein A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 1500 | 1470.00- 1520.00 |
1360.00 | 1390.00 | 25.00 | Ein A+10.00 | Ein A+45.00 | 20.00 ± 400 | |
| VA 1550 | 1520.00- 1570.00 |
1405.00 | 1435.00 | 25.00 | Ein A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 1600 | 1570.00- 1620.00 |
1450.00 | 1480.00 | 25.00 | Ein A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 1650 | 1620.00- 1670.00 |
1495.00 | 1525.00 | 25.00 | Ein A+10.00 | A+45.00 | 20.00 ± 400 | |
| VA 1700 | 1670.00- 1720.00 |
1540.00 | 1570.00 | 25.00 | Ein +10.00 | A+45.00 | 20.00±4.00 | |
| VA 1750 | 1720.00- 1770.00 |
1585.00 | 1615.00 | 25.00 | Ein A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 1800 | 1770.00- 1820.00 |
1630.00 | 1650.00 | 25.00 | Ein A+10.00 | A+45.00 | 20.00 ± 400 | |
| VA 1850 | 1820.00- 1870.00 |
1675.00 | 1705.00 | 25.00 | Ein A+10.00 | A+45.00 | 20.00±4.00 | |
| VA 1900 | 1870.00- 1920.00 |
1720.00 | 1750.00 | 25.00 | Ein A+10.00 | Ein A+45.00 | 20.00±4.00 | |
| VA 1950 | 1920.00- 1970.00 |
1765.00 | 1795.00 | 25.00 | Ein A+10.00 | Ein A+45.00 | 20.00±4.00 | |
| VA 2000 | 1970.00- 2020.00 |
1810.00 | 1840.00 | 25.00 | Ein +10.00 | A+45.00 | 20.00±4.00 | |
